چرا پسوند های گوناگون؟

شرکت های مختلف که نرم افزارهای مهندسی را تولید می کنند (فرقی ندارد چه نرم افزاری؛ هم نرم افزارهای CAD هم CAE و هم CAM) برای تولید نرم افزار خود از کدنویسی استفاده می کنند. واضح است که کدهای شرکت های مختلف با هم متفاوت است. در نتیجه در حالت عادی نمی شود طراحی های انجام شده در یک نرم افزار را با استفاده از نرم افزارهای دیگر باز کرد.



همین تفاوت در کد ها باعث می شود که فرمت های ذخیره فایل های مربوط به هر نرم افزار تفاوت کند و در نتیجه پسوندی که در انتهای نام فایل قرار می گیرد و معرف فرمت و نوع فایل است هم تفاوت داشته باشد. (مثلا اگر یک Part را در سالیدورک با نام Example ذخیره کنید، به صورت Example.sldprt ذخیره می شود. Sldprt پسوند این فایل است و نشان می دهد که این فایل یک Part طراحی شده در نرم افزار سالیدورک است.)



حالا یک مشکل به وجود می آید. یکی از رایج ترین کارهای مورد نیاز پس از طراحی قطعه، تحلیل های مختلف بر روی آن است. پس مجبوریم که مدل های طراحی شده را از یک نرم افزار طراحی مثل سالیدورک به یک نرم افزار تحلیلی مثل آدامز و آباکوس انتقال دهیم. با وجود تفاوت فرمت ها، این کار چگونه امکان پذیر است؟



مشکل دیگری که وجود دارد این است که برای باز کردن یک فایل با خود نرم افزار هم گاهی به مشکل برخورد خواهیم کرد. مثلا شما اگر یک مدل را در نرم افزار سالیدورک نسخه 2016 طراحی کنید و به صورت فایل Part آن را ذخیره نمایید، نمی توانید با نسخه های بالاتر سالیدورک (2017، 2018 و …) آن را باز کنید. (حتما می پرسید که دلیل این موضوع چیست؟ باید بگویم دلیلش کاملا به منفعت اقتصادی شرکت سازنده مربوط می شود. برای این شرکت سودآور است که مجبور به استفاده از نسخه های جدید نرم افزار بشوید!)



غیر از دو مورد بالا، گاهی هم لازم است مدلی را از یک نرم افزار طراحی به سایر نرم افزارهای طراحی انتقال دهیم. مثلا مدلی را از سالیدورک به اتوکد یا حتی ایلاستریتور ببریم. در اینجا هم فرمت ها مهم می شوند.

راه حل

تعدادی فرمت ایجاد شده اند که وظیفه آنها، انتقال مدل ها بین نرم افزارهای مختلف است. در ادامه همین مقاله چند تا از معروف ترین فرمت های مخصوص انتقال را معرفی خواهیم کرد.

اما در کنار آنها انواع فرمت های دیگری که در نرم افزار سالیدورک و برای ذخیره فایل ها با آنها مواجه می شوید را نام می بریم.

فرمت های اصلی معرف سالیدورک:

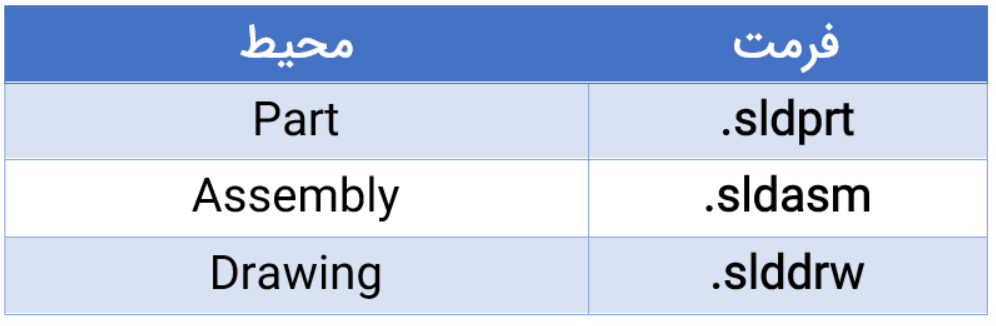

سه پسوند اصلی برای فایل های سالیدورک وجود دارد. این سه پسوند به سه محیط اصلی این نرم افزار یعنی محیط های Part، Assembly و Drawing مربوط می شود. این پسوند ها در جدول زیر آورده شده اند.

پسوند فایل های سالیدورک - آموزش سالیدورک

فرمت هایی برای انتقال:

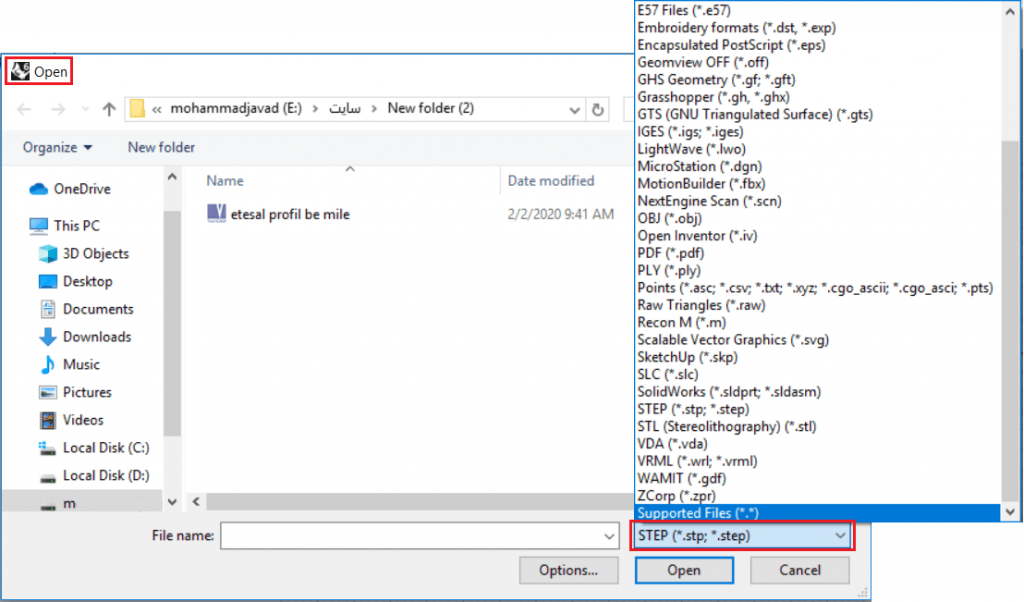

وقتی فایلی با این فرمت ها ذخیره شود، می توانید آن را در سایر نرم افزارها باز کنید. البته این یک قانون کلی نیست. ممکن است بعضی از نرم افزارها با برخی از فرمت ها هماهنگی نداشته باشند. برای اینکه مطمئن شوید که نرم افزار مقصد می تواند یک فرمت را بخواند، می توانید با استفاده از گزینه open در آن نرم افزار، فرمت های مطلوب آن را بررسی کنید. مثلا فرمت های مطلوب نرم افزار راینو را از طریق پنجره Open آن به شکل زیر می توانیم مشاهده کنیم.

پسوند فایل های سالیدورک - آموزش سالیدورک

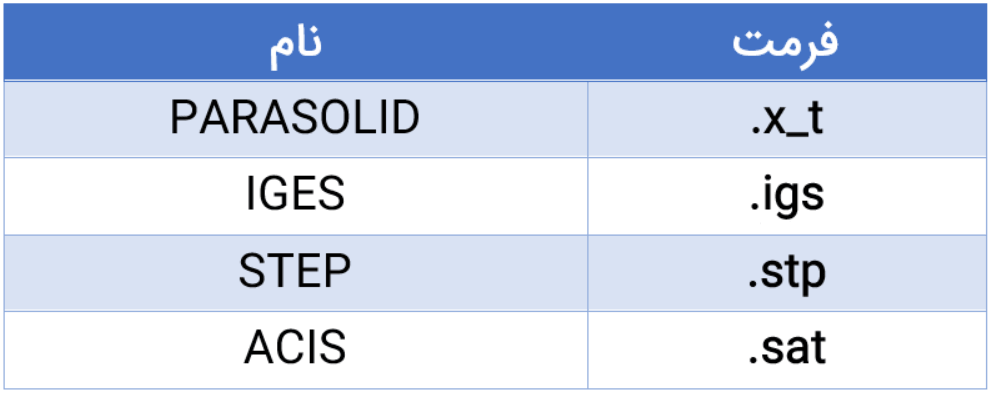

چهار فرمت مربوط به انتقال در جدول زیر آورده شده اند.

پسوند فایل های سالیدورک - آموزش سالیدورک

نکته قابل توجه این است که وقتی یک فایل را با فرمت های زیر ذخیره می کنید، صرفا شکل هندسی آن ذخیره می شود. یعنی دیگر مراحل طراحی شامل رسم طرح دوبعدی، اکسترود کردن، ریوالو کردن و … در فایل موجود نیست. البته شما می توانید تغییرات دلخواه را روی مدل انجام بدهید؛ قسمت هایی را به آن اضافه کنید و قسمت هایی را از آن کم کنید. اما دیگر به نمودار درختی تغییرات قبلی دسترسی ندارید و نمی توانید در مراحل قبلی ویرایش و تغییری اعمال کنید.



وقتی یک مدل با این فرمت ها در نرم افزار سالیدورک وارد شوند، دیگر خبری از جزئیات نمودار درختی نیست و صرفا یک المان به نام Imported1 به نمودار درختی اضافه می شود.



کیفیت مدل در این فرمت ها پایین می آید. اما در بین همین فرمت ها هم کیفیت ها با هم تفاوت می کند. در تصویر زیر مشاهده می کنید که ذخیره سازی با فرمت های مختلف در کیفیت مدل چه تاثیری دارد. بالاترین کیفیت مربوط به فرمت هایی است که مخصوص هر نرم افزار هستند. به همین خاطر هم بعضی از نرم افزار ها این قابلیت را گذاشته اند که فایل های نرم افزار های دیگر را با فرمت خودشان دریافت کنند. مثلا سالیدورک می تواند فایل های کتیا را (که پسوند CATPart دارند) به صورت مستقیم باز کند و دیگر به پسوند های انتقال که کیفیت را کاهش می دهند نیازی نیست.

سایر فرمت ها

در ادامه چند فرمت دیگر که برای ذخیره سازی فایل های سالیدورک در دسترس هستند، آورده شده اند. فرمت pdf می تواند فایل را در قالب فایل پی دی اف ذخیره کند. پسوندهای jpg و png تصویر مدل را ذخیره می کنند. پسوند dwg مدل را به صورت یک فایل اتوکد، پسوند ai مدل را به صورت یک فایل ایلاستریتور، و پسوند psd هم مدل را به صورت یک فایل فوتوشاپ ذخیره می کند.

پسوند فایل های سالیدورک - آموزش سالیدورک

لینک های مفید:



سایت اصلی نرم افزار سالیدورک
