آموزش شبیه سازی حرکت و ساخت انیمیشن با Motion Study سالیدورک

به نام خدا و سلام! با آموزش شبیه سازی حرکت و ساخت انیمیشن مکانیزم ها و مدل های طراحی شده در Motion Study سالیدورک در خدمت شما هستیم!

یک آموزش کامل و حرفه ای برای استفاده از امکانات و ابزار محیط موشن استادی سالیدورک که به جز تسلط اولیه نسبی بر نرم افزار سالیدورک، پیش نیاز دیگری ندارد. برای توضیحات بیشتر با ما همراه باشید…!

خرید این دوره آموزشی

پشتیبانی سریع و پاسخ به سوالات:

پیام رسان های ایتا و تلگرام با آیدی: pr_wikimechanic@

  • null
    قیمت:

    148000 تومان

  • null
    سطح آموزش:

    مقدماتی تا پیشرفته

    پیش نیاز: آشنایی با سالیدورک

  • null
    مدت زمان:

    7 ساعت و 12 دقیقه

    30 جلسه آموزشی

  • null
    مدرس:

    محمدجواد مرآتی

    کارشناسی ارشد مهندسی مکانیک دانشگاه شریف

  • null
    نحوه دریافت

    ارسال لینک های دانلود بلافاصه پس از خرید

    بدون نیاز به نصب نرم افزار جانبی

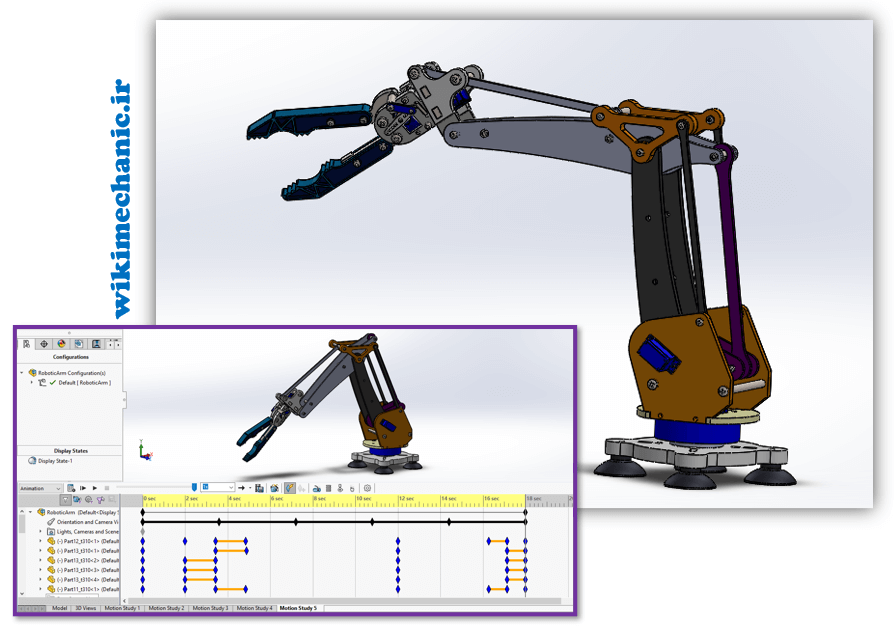

motion study2 سالیدورک ویکی مکانیک

چرا باید Motion Study سالیدورک را یاد بگیریم؟

خیلی از ما مهندسان و طراحان، طراحی مدل های پیشرفته را در سالیدورک به راحتی آب خوردن انجام می دهیم اما با سایر قابلیت های جذاب و فوق العاده این نرم افزار آشنایی نداریم. یکی از این قابلیت ها، استفاده از Motion Study است. در ادامه درباره قابلیت های این بخش توضیحاتی را ارائه می دهیم.



از محیط موشن استادی سالیدورک می توانیم در دو کاربرد اصلی استفاده کنیم.:



اول- ایجاد انیمیشن در سالیدورک: فرض کنید یک مکانیزم را در سالیدورک طراحی کرده ایم. حالا این مکانیزم چطور حرکت می کند؟ با استفاده از امکانات Motion Study می توانیم با ابزار مختلف حرکت مد نظرمان را روی مکانیزم پیاده کنیم و از حرکت آن فیلمبرداری کنیم و یک انیمیشن در سالیدورک بسازیم. حالا یک انیمیشن آماده از حرکت مکانیزم داریم و می توانیم آن را به سرمایه گذار، همکار، مدیر، مشتری و … ارائه دهیم. حتی خودمان هم درک بهتری از حرکت مکانیزم به دست می آوریم و می توانیم ناهماهنگی های احتمالی بین اجزا را برطرف کنیم.

یکی از نکات بسیار جذاب که در این بخش از آن صحبت می کنیم، ایجاد نمای انفجاری و ساخت انیمیشن آن است.

دوم: تحلیل حرکت در سالیدورک! سالیدورک می تواند پا جای پای نرم افزارهای تحلیل مثل آدامز، متلب و سیمولینک بگذارد و قدرت تحلیل های دینامیکی و سینماتیکی بر روی مکانیزم را به ما بدهد.

سالیدورک ابزارهای قدرتمندی هم برای شبیه سازی و تحلیل حرکت در اختیار ما قرار می دهد. تعدادی از این ابزارها را به صورت تیتروار شرح می دهیم:



ایجاد نیرو و گشتاور با اندازه و جهت دلخواه، در مکان دلخواه و روی قطعه دلخواه

تعریف فنر و دمپر دورانی و خطی با خواص دلخواه بین قطعات مورد نظر

تعریف نیروی جاذبه در جهت دلخواه

تعریف خواص تماس ( عمودی و اصطکاکی) بین دو قطعه

تعریف سرعت دورانی و خطی با اندازه ثابت یا متغیر

و پس از استفاده از این ابزار می توانیم انیمیشن حرکت مکانیزم در سالیدورک را هم مشاهده کنیم و البته برخی از پارامترهای خروجی را در یک نمودار بر حسب زمان مشاهده کنیم.

شیت متال سالیدورک - ویکی مکانیک
آموزش سالیدورک - ویکی مکانیک

سایر آموزش های پیشنهادی ما:

سرفصل های دوره

الفبای Motion Study

نمونه جلسات آموزش از فصل اول موشن استادی در سالیدورک

موشن استادی سالیدورک - فصل اول

آشنایی با مفاهیم مقدماتی – مدت: 89 دقیقه

جلسه اول: چرا از Motion Study سالیدورک استفاده می کنیم؟

جلسه دوم: الفبای Motion Study و تحلیل حرکت سالیدورک

جلسه سوم: آشنایی با Time line (بخش اول)

جلسه چهارم: آشنایی با Time line (بخش دوم)

جلسه پنجم: راهنمای رنگ ها در Time line

جلسه ششم: مرور نحوه قیدگذاری در محیط Assembly با استفاده از Mates

ساخت نمای انفجاری از مدل

اضافه کردن موتور خطی و دورانی

نمونه جلسات آموزش از فصل دوم موشن استادی در سالیدورک

موشن استادی سالیدورک - فصل دوم

ساخت انیمیشن – مدت: 145 دقیقه

جلسه اول: ایجاد انیمیشن با Rotate model (11 دقیقه)

جلسه دوم: ساخت نمای انفجاری از مدل (11 دقیقه)

جلسه سوم: ساخت انیمیشن انفجاری با Explode و Collapse (18 دقیقه)

جلسه چهارم: آشنایی با Mate Controller (20 دقیقه)

جلسه پنجم: ساخت انیمیشن با Mate Controller (19 دقیقه)

جلسه ششم: استفاده از Move with Triad (15 دقیقه)

جلسه هفتم: اضافه کردن موتور خطی و دورانی

جلسه هشتم: اعمال حرکت های متغیر با زمان به وسیله موتور

جلسه نهم: ذخیره کردن انیمیشن

موشن استادی سالیدورک - فصل سوم

Basic Motion – مدت: 38 دقیقه

جلسه اول: تعریف جاذبه با Gravity

جلسه دوم: تعریف Contact

جلسه سوم: تعریف Contact گروهی

تعریف نیرو در سیستم

نمونه جلسات آموزش از فصل چهارم موشن استادی در سالیدورک

موشن استادی سالیدورک - فصل چهارم

Motion Analysis – مدت: 103 دقیقه

جلسه اول: تعریف نیرو در سیستم

جلسه دوم: تعریف گشتاور در سیستم

جلسه سوم: اضافه کردن فنر خطی به مدل

جلسه چهارم: اضافه کردن فنر پیچشی به مدل

جلسه پنجم: اضافه کردن دمپر خطی و پیچشی

جلسه ششم: ایجاد حرکت روی یک مسیر تعیین شده

جلسه هفتم: تعریف خصوصیات پیشرفته تماس

جلسه هشتم: استخراج نتایج و رسم نمودار

شبیه سازی حرکت چرخدنده ها

نمونه جلسات آموزش از فصل پنجم موشن استادی در سالیدورک

موشن استادی سالیدورک - فصل پنجم

مثال های کاربردی – مدت: 57 دقیقه

جلسه اول: حرکت پیچ داخل مهره

جلسه دوم: شبیه سازی حرکت چرخدنده ها

جلسه سوم: شبیه سازی حرکت جک مکانیکی

جلسه چهارم: شبیه سازی حرکت بادامک و پیرو
