آموزش ورقکاری حرفه ای در Sheet Metal سالیدورک

خلاصه مشخصات: 28 جلسه – 6 ساعت و 42 دقیقه فیلم آموزشی – زبان فارسی

(جزئیات سرفصل ها + فیلم جلسات نمونه در پایین صفحه)

به نام خدا و سلام! با آموزش ورقکاری حرفه ای در شیت متال سالیدورک (Sheet Metal) در خدمت شما هستیم!

یک آموزش کامل و حرفه ای که به جز تسلط نسبی بر نرم افزار سالیدورک، پیش نیاز دیگری ندارد. برای توضیحات بیشتر با ما همراه باشید…!

در پایین همین صفحه، جزئیات همه سرفصل ها و مجموعا حدود 1 ساعت از بخش های مختلف دوره آموزشی به عنوان نمونه قرار گرفته است.

برای خرید این دوره آموزشی کلیک کنید

پشتیبانی سریع و پاسخ به سوالات:

پیام رسان های ایتا و تلگرام با آیدی: pr_wikimechanic@

  • null
    قیمت:

    138000 تومان

  • null
    مدت زمان:

    6 ساعت و 42 دقیقه

    28 جلسه آموزشی

  • null
    مدرس:

    محمدجواد مرآتی

    کارشناسی ارشد مهندسی مکانیک دانشگاه شریف

  • null
    نحوه دریافت

    ارسال لینک های دانلود بلافاصه پس از خرید

    بدون نیاز به نصب نرم افزار جانبی

چرا باید شیت متال سالیدورک را یاد بگیریم؟

ورقکاری و خم کاری در سالیدورک با شیت متال

اجازه بدهید در گام اول این سوال را بپرسیم که شیت متال چیست؟

یکی از پرکاربردترین بخش های نرم افزار سالیدورک، ابزارهای زبانه Sheet metal سالیدورک است. محیط Sheet metal سالیدورک و ابزارهای آن برای طراحی پروژه های ورقکاری به کار می روند.

در واقع با استفاده از ابزارهایی که در این محیط در اختیار ما قرار می گیرند، می توانیم با استفاده از ورقکاری و خم کاری ورق های فلزی در سالیدورک، مدل های مد نظر خودمان را طراحی کنیم. (ورق های فلزی، مساحت گسترده و ضخامت بسیار کم دارند. قابلیت خم شدن و برش خوردن دارند و در نتیجه بسیار کاربردی هستند)



هنگامی که نرم افزار را نصب می کنید، به صورت خودکار، بخش Sheet metal سالیدورک هم نصب می شود و هیچ نیازی نیست که به صورت جداگانه این بخش را نصب کنید. صرفا کافی است از بین Tab های بالای صفحه، تب مربوط به Sheet metal را فعال کنید.



چند مثال از شیت متال!



اما منظور از پروژه هایی که با ورقکاری و خم کاری در سالیدورک طراحی می شوند چیست؟



برای شناختن محصولاتی که با استقاده از ورقکاری طراحی و تولید می شوند، کافی است نگاهی به دور و اطرافتان بیندازید.

سینک های ظرفشویی، بعضی از سطل های فلزی و کیس کامپیوترها، نمونه هایی از محصولاتی هستند که با ورق های فلزی تولید شده اند و می توانیم مدل آنها را در شیت متال سالیدورک هم طراحی کنیم.

اما اگر دامنه مثال ها را به صنعت هم برسانیم، تعداد قطعات و محصولاتی که با ورقکاری ساخته می شوند، بسیار بیشتر خواهد شد.



در ماشین آلات صنعتی ، قطعاتی که با ورق های فلزی ساخته شده اند به وفور مشاهده می شود. براکت هایی که برای اتصال موتورها، جک ها و … در دستگاه های صنعتی به کار می روند، نمونه ای از کاربردهای ورقکاری در صنعت هستند. (در این دوره آموزشی هم طراحی دو براکت را در شیت متال سالیدورک برای شما از صفر تا صد انجام داده ایم!)



دستگاه های بسته بندی مواد غذایی هم بهشت قطعاتی هستند که با ورق های فلزی و فولادی طراحی و تولید شده اند! (یک جستجوی ساده در گوگل بکنید تا کاملا متوجه این موضوع بشوید!)

در این دوره آموزشی سعی کردیم شما را با فرایند گام به گام ورقکاری در شیت متال سالیدورک ( Sheet metal سالیدورک ) به طور کامل آشنا کنیم.

اگر با نرم افزار سالیدورک و زبانه Sketch آشنایی اولیه دارید، این دوره آموزشی برای شما مناسب خواهد بود و این دوره پیش نیاز دیگری ندارد.

همه مفاهیم را از مقدمات تا مراحل نهایی ورقکاری به صورت گام به گام مطرح کرده ایم. در فصل انتهایی نیز سه پروژه را به صورت کامل طراحی کرده ایم تا با کاربرد ابزارهای زبانه شیت متال سالیدورک به صورت کامل تر آشنا شوید.

زمان طولانی تر دوره نسبت به سایر دوره های مربوط به شیت متال، به خاطر پرداختن به جزئیات و انجام مثال های کاربردی است.

ورقکاری شیت متال سالیدورک

موشن استادی سالیدورک - ویکی مکانیک
آموزش سالیدورک - ویکی مکانیک

چند پیشنهاد جذاب برای شما:

سرفصل های دوره

K-Factor چیست؟

نمونه فیلم آموزشی از فصل اول آموزش ورقکاری در سالیدورک

 آموزش دستور Base Flange/Tab

نمونه فیلم آموزشی از فصل اول آموزش ورقکاری در سالیدورک

شیت متال سالیدورک - فصل اول

گام اول (شروع کار در محیط Sheet Metal) – 95 دقیقه

در این فصل با مفاهیم اولیه مربوط به ورقکاری و خمکاری در شیت متال سالیدورک آشنا می شویم.

یاد می گیریم که چطور می توانیم در قدم اول، یک ورق ساده ایجاد کنیم و مشخصات و پارامترهای آن را تعیین نماییم.

همچنین خواهیم دید که چگونه با استفاده از سالیدورک قادر خواهیم بود که یک محصول تو پر را به یک محصول شیت متال تبدیل نماییم.

علاوه بر این، در این فصل با مفهوم بسیار مهم K-Factor در پروژه های خمکاری و ورقکاری آشنا خواهیم شد.



جلسه اول: معرفی دوره

جلسه دوم: مفهوم K-Factor در Sheet metal سالیدورک

جلسه سوم: Base Flange/Tab

جلسه چهارم: Edge Flange

جلسه پنجم: تبدیل مدل سالید به ورق فلزی با Convert to Sheet Metal

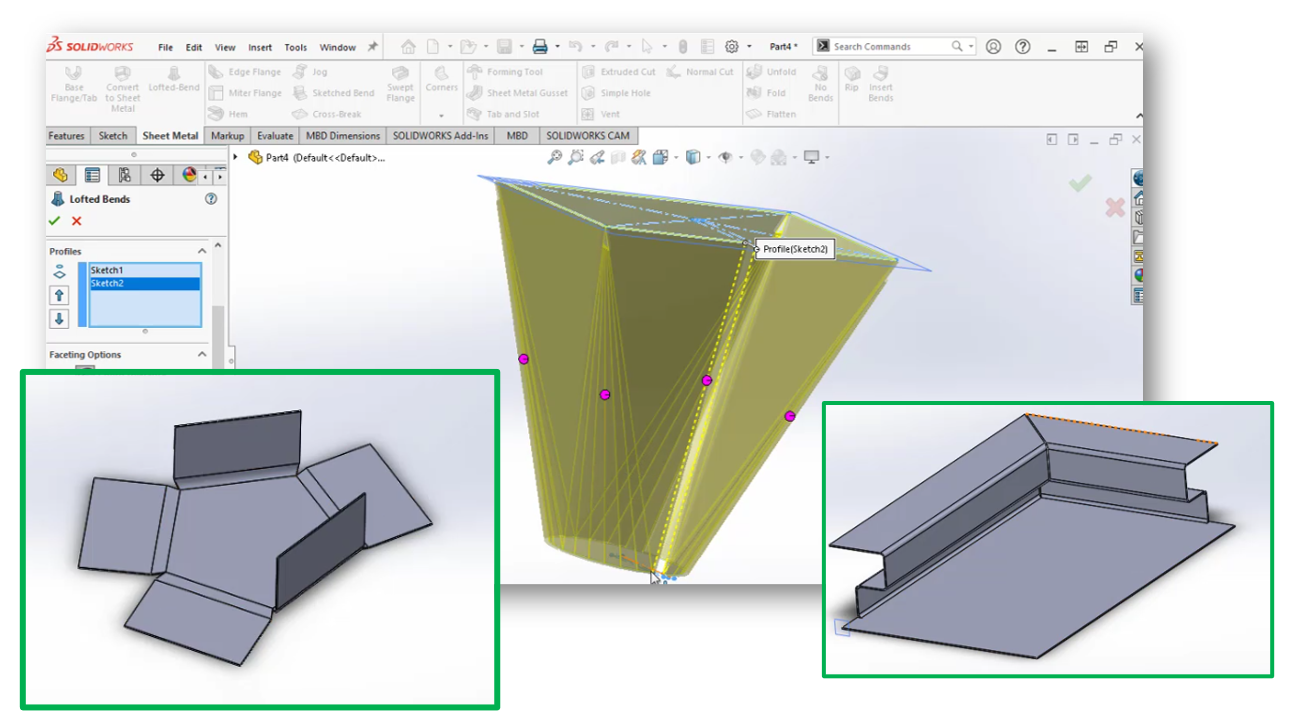

جلسه ششم: دستور Lofted-bend

ایجاد خم های متنوع با Jog و Sketched Bend

نمونه فیلم آموزشی از فصل دوم آموزش ورقکاری در سالیدورک

شیت متال سالیدورک - فصل دوم

دستورات ویرایشی ورقکاری – 90 دقیقه

در فصل گذشته یک ورق خام اولیه (یا چند ورق خمکاری شده که مستقیما از یک مدل سالید به دست آمده ) را در محیط شیت متال سالیدورک ایجاد کردیم.

اگر با فرایندهای تولید محصولات ورقکاری آشنا باشید، حتما می دانید که فرایندهای زیاد دیگری هم نیاز است که یک محصول تکمیل شود و به نقطه نهایی خود برسد.

در این فصل با هم بررسی می کنیم که چگونه می توانیم این فرایندها را با استفاده از ابزارهایی که در شیت متال سالیدورک در دسترس ماست، روی ورق اولیه پیاده کنیم.

نحوه تبدیل پارت به شیت متال در سالیدورک هم در همین فصل بررسی خواهد شد.

جلسه اول: معرفی ابزار Miter Flange

جلسه دوم: ایجاد خمیدگی در لبه ورق با Hem

جلسه سوم: ایجاد خم های متنوع با Jog و Sketched Bend

جلسه چهارم: کاربرد Cross-Break

جلسه پنجم: معرفی Swept Flange

جلسه ششم: دستور Closed Corner برای تنظیم گوشه ها

جلسه هفتم: ایجاد جوش در لبه ها با Welded Corner

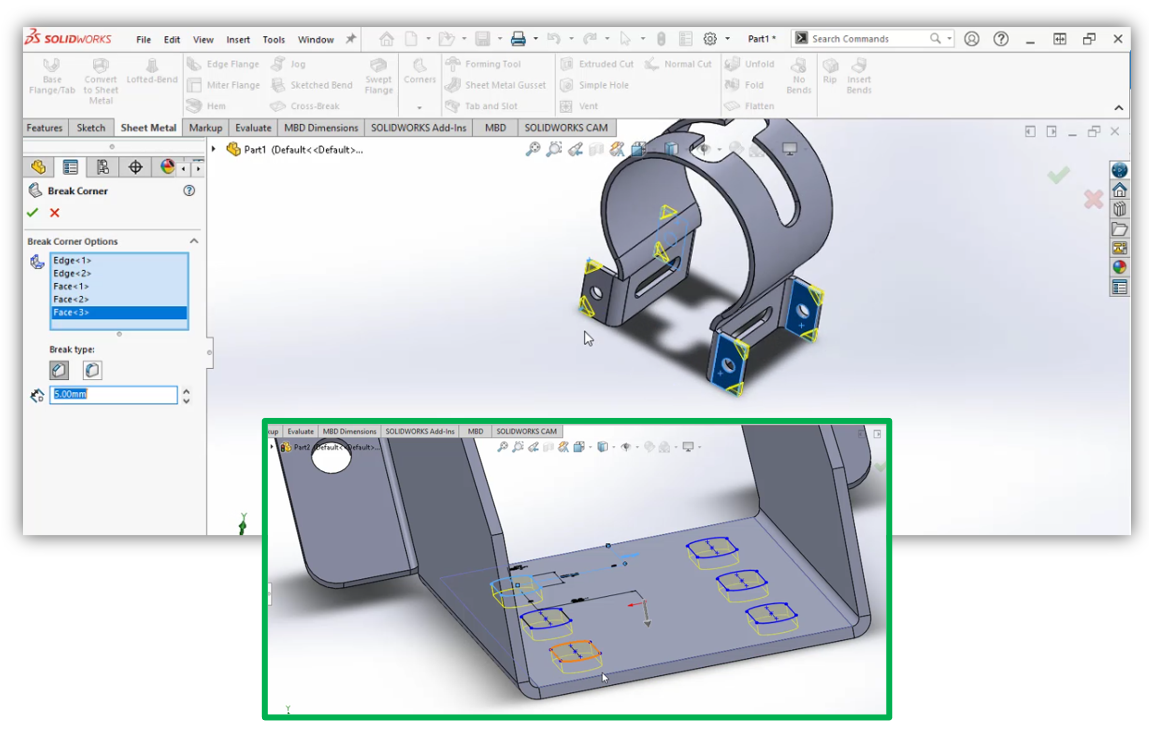

جلسه هشتم: دستور Break-Corner در شیت متال سالیدورک

جلسه نهم: دستور Corner Relief

تنظیمات Sheet Metal Gusset

نمونه فیلم آموزشی از فصل سوم آموزش ورقکاری در سالیدورک

شیت متال سالیدورک - فصل سوم

پرس کاری و سوراخ کاری در شیت متال – 90 دقیقه

سوراخکاری بر روی ورق فلزی و ایجاد برجستگی با استفاده از پرس روی ورق، از مراحل مهم ساخت یک محصول با استفاده از شیت متال است.

در سالیدورک هم ابزارهای بسیار مفید و کارآمدی در این خصوص وجود دارد که در این فصل به صورت کاربردی به آن ها می پردازیم.



جلسه اول: معرفی ابزار Forming Tool

جلسه دوم: جانمایی اشکال خاص در شیت متال سالیدورک

جلسه سوم: تنظیمات Sheet Metal Gusset

جلسه چهارم: ساخت اتصالات با Tab and Slot

جلسه پنجم: معرفی ابزارهای Extruded cut و Normal cut

جلسه ششم: ایجاد سوراخ با Simple Hole



معرفی ابزارهای Insert Bends، Rip و No Bends

نمونه فیلم آموزشی از فصل چهارم آموزش ورقکاری در سالیدورک

آشنایی با Fold و Unfold

نمونه فیلم آموزشی از فصل چهارم آموزش ورقکاری در سالیدورک

شیت متال سالیدورک - فصل چهارم

تکنیک های تکمیلی – 57 دقیقه

در این فصل برخی از فرایندهای تکمیلی در فرایند خمکاری و ورقکاری در سالیدورک ارائه خواهد شد. به عنوان مثال با نحوه باز کردن شیت متال و مشاهده حالت باز شده خم های ورق در سالیدورک آشنا خواهیم شد.

در جلسه انتهایی هم نکات مهمی را درباره نقشه کشی پروژه های شیت متال در سالیدورک خواهیم گفت.

جلسه اول: آشنایی با Fold و Unfold در شیت متال سالیدورک

جلسه دوم: جزئیات دستور Flatten

جلسه سوم: معرفی ابزارهای Insert Bends، Rip و No Bends

جلسه چهارم: نقشه کشی مدل های ورقکاری

شیت متال سالیدورک - فصل پنجم

مثال های کاربردی – 80 دقیقه

در نهایت به فصل انتهایی می رسیم و در این فصل با انجام سه پروژه عملی، ابزارهایی را که در فصل های گذشته بررسی کرده ایم، به صورت عملی به کار می گیریم.

انجام این پروژه ها به درک نحوه انجام یک پروژه در حوزه شیت متال در سالیدورک کمک بسیاری می کند.



جلسه اول: مثال عملی (براکت)

جلسه دوم: مثال عملی (براکت2)

جلسه سوم: مثال عملی (سینک ظرفشویی)

سوالات متداول

نحوه تهیه دوره به چه صورت است؟

پس از انتخاب گزینه خرید دوره، به صفحه مخصوص خرید دوره هدایت می شوید. پس از آن فرایند پرداخت را طی کنید. برای تهیه دوره باید در سایت ثبت نام کرده باشید.



نحوه دسترسی به لینک های دانلود چگونه است؟

پس از پرداخت، لینک های دانلود فصل های دوره، در قسمت حساب کاربری در بخش دانلودها قرار می گیرد.



چه تضمینی برای کیفیت دوره وجود دارد؟

جزئیات سرفصل های دوره به همراه فیلم کامل برخی از قسمت ها در این صفحه بارگذاری شده است. در صورتی که سرفصل های دوره با محتوای تحویلی دوره به شما مطابقت نداشته باشد، تمام هزینه بازگردانده خواهد شد.



پیش نیاز این دوره چیست؟

کافیست آشنایی ابتدایی با نرم افزار سالیدورک به خصوص زبانه Sketch در بخش Part داشته باشید.



آیا نیاز به نصب نرم افزار جداگانه ای بر روی سالیدورک وجود دارد؟

خیر. بخش Sheet metal سالیدورک که مخصوص خم کاری و ورق کاری است، در خود نرم افزار موجود است و صرفا کافی است که از بین Tab های نرم افزار، تب Sheet metal را فعال کنید.



آیا به صورت عملی هم پروژه ای در خصوص ورقکاری و خمکاری در sheet metal سالیدورک در طول دوره انجام شده است؟

بله. در فصل انتهایی، سه پروژه عملی به صورت کامل انجام شده تا تسلط بالاتر و کاربردی تری بر ابزارهای محیط Sheet metal سالیدورک ایجاد شود.
