ترسیمات دوبعدی در نرم افزار سالیدورک که با استفاده از ابزار زبانه Sketch رسم می شوند، پایه و اساس ایجاد مدل های سه بعدی هستند. مقید کردن این ترسیمات بسیار مهم است. حالا منظور از مقید کردن چیست؟ مثلا اندازه گذاری و مشخص کردن ابعاد، طول ها، زوایا، فاصله ها و … . وقتی اندازه خاصی را به یک جزء در Sketch سالیدورک نسبت می دهیم، در واقع آن را مقید کرده ایم که باید آن اندازه خاص را داشته باشد.

اما نوع دیگر قیدها، قیدهای هندسی هستند. به عنوان مثال یک خط را مقید می کنیم که همیشه حالت افقی داشته باشد. یا مثلا دو خط را مقید می کنیم که همیشه با هم موازی باشند.

حالا با توجه به این قیدها و میزان مقید بودن یک طرح دو بعدی، سه مفهوم under defined ،fully defined ،over defined مطرح می شوند. در ادامه این سه مفهوم را به صورت مختصر معرفی می کنیم. معرفی کامل این مفاهیم همراه با مثال در فیلم آموزشی بالای همین صفحه آمده است.

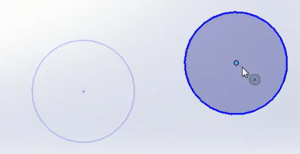

در حالت عادی وقتی یک طرح مثلا یک دایره ساده کاملا مقید نشده، به رنگ آبی است و در حالت under defined قرار دارد. یعنی ما می توانیم مکان یا اندازه دایره فوق را تغییر دهیم. برای مقید شدن کامل، محل مرکز دایره و اندازه شعاع آن باید مشخص شود.

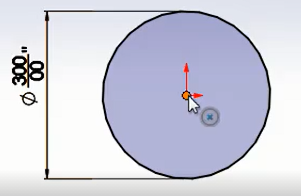

حالا وقتی این دو پارامتر کاملا مشخص شد، رنگ ترسیمه، از آبی تبدیل به سیاه می شود و دایره در حالت fully defined قرار می گیرد. در این حالت هیچ تغییری در مدل نمی توانیم ایجاد کنیم. حالت مطلوب در انتهای طراحی در یک Sketch سالیدورک هم این است که ترسیمه ما در حالت fully defined قرار گرفته باشد و همه اجزا کاملا مقید باشند.

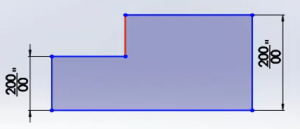

اما اگر در شکل قیدهای اضافی اعمال شده باشند، در حالت Over defined قرار می گیریم. در این حالت مدل ما خطا دارد و باید قیود اضافه را بر طرف کنیم. اگر قیدهای اضافه با هم تناقض نداشته باشند، رنگ ترسیمه، زرد می شود. اگر قیدهای اعمال شده با هم در تناقض باشند (مثلا یک خط همزمان قید افقی بودن و عمودی بودن را داشته باشد) رنگ ترسیمه، قرمز می شود.

پیشنهاد می کنم برای آگاهی از جزئیات دقیق تر، حتما فیلم آموزشی بالا را مشاهده فرمایید.
